YMVK DCA SS
DownloadDatasheet PDF YMVK DCA SS Installatiekabel met extra soepele geleider Algemene informatie › Toepassingen : › Voedings- en stuurstroomkabel in... read more
Description

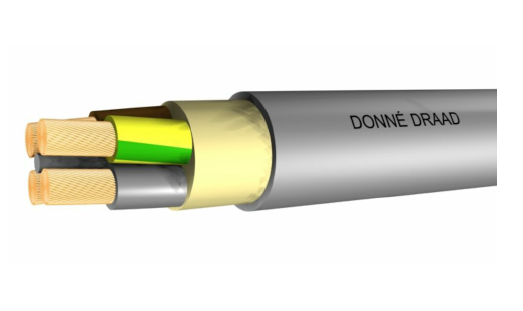

YMVK DCA SS
Installatiekabel met extra soepele geleider
| Algemene informatie | ||||||||||
| › Toepassingen : › Voedings- en stuurstroomkabel in laagspanningsinstallaties tot 1000 V, geschikt voor alle in NEN 1010 aangegeven toepassingen, vooral daar waar hoge eisen worden gesteld aan de brandveiligheid. › Vaste montage in het zicht, bevestiging door middel van beugels of op verhoogde zadels, dan wel in de grond in speciaal daarvoor bestemde kokers, goten of kanalen. › De grote buigbaarheid maakt deze kabel bijzonder geschikt wanneer de installatieruimte beperkt en/of moeilijk bereikbaar is. › Geschikt voor installaties met veel bochten en/of niveauverschillen. › Geschikt voor toepassing in vochtige ruimten. › Kan onder ongunstige omstandigheden, zoals bij hoge omgevingstemperaturen, en in kabelbundels worden geïnstalleerd. › › Eigenschappen : › YMvK Dca ss voldoet aan de brandklasse Dca s3, d2, a3 volgens NEN-EN 50575. › Geschikt voor toepassingen in bouwwerken met een normaal brandrisico volgens NEN 8012.› Opmerking : › Gebruik speciale kabelschoenen voor soepele geleiders. › YMvK Dca ss is leverbaar vanaf geleiderdoorsnede 10 mm2. › Gebruik VO-YMvKas Dca of VG-YMvKas Dca wanneer de kabels direct in de grond worden gelegd. |
| Certificaten en normen | |
| › Keurmerken |  |
| › Product normen | NEN 3617 HD 604-4-D K 42C-1-4-D |
| Kabel ontwerp | ||||||||||
| Geleidermateriaal Oppervlakte geleider Materiaal aderisolatie Litze Bewapening/armering Concentrische geleider Materiaal binnenmantel Mantelmateriaal Kabel vorm |
Koper Blank XLPE Nee Geen Geen Halogeenvrij polymeer Polyvinylchloride (PVC) Rond |
|||||||||
| Brandeigenschappen | ||||||||||
| Brandvertraging Halogeenvrij Rookarm CPR brandklasse CPR rookklasse CPR klasse brandende deeltjes CPR klasse zuurgraad |
Volgens EN 13501-6 Nee Nee Dca s3 d2 a3 |
|||||||||
| Eigenschappen | ||||||||||
| Nom. spanning U0 [V] | 600 | |||||||||
| Nom. spanning U [V] | 1000 | |||||||||
| Testspanning [kV] | 3,5 | |||||||||
| Oliebestendig | Ja | |||||||||
| Max. toelaatbare geleidertemperatuur [°C] | 90 | |||||||||
| Min. temperatuur, vaste installatie | -40 | |||||||||
| Max. temperatuur, vaste installatie | 80 | |||||||||
| UV-bestendig | Ja | |||||||||
| Min. tempeartuur bij installatie | 0 | |||||||||
| Max. temperatuur bij installatie | 80 | |||||||||
Kabel gegevens
| Productnummer | Constructie | Samenstelling geleider | Mantelkleur | Nominale kabel diameter | Gewicht [kg/km] | DOP nummer |
| 40040511 | 5×10 mm² | Klasse 5 = soepel | Grijs | 19,4 | 756 | D585400651 |
| 40040512 | 5×16 mm² | Klasse 5 = soepel | Grijs | 22,6 | 1.117 | D585401153 |
| 40040113 | 1×25 mm² | Klasse 5 = soepel | Grijs | 12,2 | 349 | D585400356 |
| 40050413 | 4×25 mm² | Klasse 5 = soepel | Grijs | 24,6 | 1.425 | |
| 40040513 | 5×25 mm² | Klasse 5 = soepel | Grijs | 26,8 | 1.742 | D585401122 |
| 40040114 | 1×35 mm² | Klasse 5 = soepel | Grijs | 13,3 | 437 | D585400357 |
| 40040414 | 4×35 mm² | Klasse 5 = soepel | Grijs | 27 | 1.809 | D585400365 |
| 40040514 | 5×35 mm² | Klasse 5 = soepel | Grijs | 29,8 | 2.220 | D585400477 |
| 40040115 | 1×50 mm² | Klasse 5 = soepel | Grijs | 14,9 | 565 | D585400358 |
| 40040415 | 4×50 mm² | Klasse 5 = soepel | Grijs | 31,1 | 2.408 | D585400426 |
| 40040515 | 5×50 mm² | Klasse 5 = soepel | Grijs | 34,5 | 2.964 | D585400433 |
| 40040116 | 1×70 mm² | Klasse 5 = soepel | Grijs | 16,9 | 780 | D585400359 |
| 40040416 | 4×70 mm² | Klasse 5 = soepel | Grijs | 36,1 | 3.373 | D585400427 |
| 40040516 | 5×70 mm² | Klasse 5 = soepel | Grijs | 40,1 | 4.175 | D585400434 |
| 40040117 | 1×95 mm² | Klasse 5 = soepel | Grijs | 19,1 | 1.048 | D585400360 |
| 40040417 | 4×95 mm² | Klasse 5 = soepel | Grijs | 41,1 | 4.560 | D585400428 |
| 40040517 | 5×95 mm² | Klasse 5 = soepel | Grijs | 45,9 | 5.640 | D585400435 |
| 40040118 | 1×120 mm² | Klasse 5 = soepel | Grijs | 20,8 | 1.291 | D585400361 |
| 40040418 | 4×120 mm² | Klasse 5 = soepel | Grijs | 45,6 | 5.690 | D585400429 |
| 40040518 | 5×120 mm² | Klasse 5 = soepel | Grijs | 50,7 | 7.043 | D585400436 |
| 40040119 | 1×150 mm² | Klasse 5 = soepel | Grijs | 23 | 1.597 | D585400362 |
| 40040419 | 4×150 mm² | Klasse 5 = soepel | Grijs | 50,6 | 7.063 | D585400430 |
| 40040519 | 5×150 mm² | Klasse 5 = soepel | Grijs | 56,5 | 8.753 | D585400458 |
| 40040120 | 1×185 mm² | Klasse 5 = soepel | Grijs | 25,3 | 1.965 | D585400363 |
| 40040420 | 4×185 mm² | Klasse 5 = soepel | Grijs | 56,6 | 8.799 | D585400431 |
| 40040121 | 1×240 mm² | Klasse 5 = soepel | Grijs | 28,4 | 2.546 | D585400364 |
| 40040421 | 4×240 mm² | Klasse 5 = soepel | Grijs | 63,9 | 11.444 | D585400432 |
| 40040122 | 1×300 mm² | Klasse 5 = soepel | Grijs | 31,9 | 3.172 | D585400355 |
Elektrische eigenschappen
| Constructie | Stroombelastbaarheid [A] | Geleiderweerstand 20 gr [Ohm/km] | Geleiderweerstand bedrijfstemperatuur [Ohm/km] |
| 5×10 mm² | 75 | 1,83 | 2,33 |
| 5×16 mm² | 100 | 1,15 | 1,47 |
| 1×25 mm² | 135 | 0,727 | 0,927 |
| 4×25 mm² | 161 | 0,727 | 0,927 |
| 5×25 mm² | 127 | 0,727 | 0,927 |
| 1×35 mm² | 169 | 0,524 | 0,669 |
| 4×35 mm² | 158 | 0,524 | 0,669 |
| 5×35 mm² | 158 | 0,524 | 0,669 |
| 1×50 mm² | 207 | 0,387 | 0,494 |
| 4×50 mm² | 192 | 0,387 | 0,494 |
| 5×50 mm² | 192 | 0,387 | 0,494 |
| 1×70 mm² | 268 | 0,268 | 0,343 |
| 4×70 mm² | 246 | 0,268 | 0,343 |
| 5×70 mm² | 246 | 0,268 | 0,343 |
| 1×95 mm² | 328 | 0,193 | 0,248 |
| 4×95 mm² | 298 | 0,193 | 0,248 |
| 5×95 mm² | 298 | 0,193 | 0,248 |
| 1×120 mm² | 383 | 0,153 | 0,198 |
| 4×120 mm² | 346 | 0,153 | 0,198 |
| 5×120 mm² | 346 | 0,153 | 0,198 |
| 1×150 mm² | 444 | 0,124 | 0,162 |
| 4×150 mm² | 399 | 0,124 | 0,162 |
| 5×150 mm² | 399 | 0,124 | 0,162 |
| 1×185 mm² | 510 | 0,099 | 0,131 |
| 4×185 mm² | 456 | 0,099 | 0,131 |
| 1×240 mm² | 607 | 0,075 | 0,102 |
| 4×240 mm² | 538 | 0,075 | 0,102 |
| 1×300 mm² | 703 | 0,06 | 0,0831 |
Stroombelastbaarheid volgens NEN1010:2015,Tabel 52.B
