Description

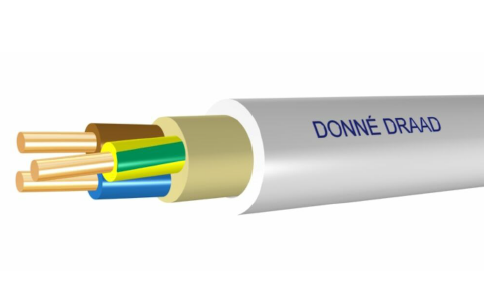

XMVK ECA
Lichte Installatiekabel
| Algemene informatie | ||||||||||
| › Toepassingen : › Lichte installatiekabel voor meest enkelvoudige verbindingen in de woningbouw, utiliteitsbouw, stallen, e.d. Onder meer voor aansluiting van verlichting, wandcontactdozen, kleine motoren, wasmachine-aansluitingen, e.d.. › › Eigenschappen : › XMvK Eca voldoet aan de brandklasse Eca volgens NEN-EN 50575. › Voor toepassingen in bouwwerken met een laag brandrisico volgens NEN 8012. › Kleine buitendiameter en kleine buigstraal. › Laag gewicht. › Zelfdovend.› Opmerking : › Voor industriële toepassingen en installatie in kabelbundels wordt YMvK Dca aangeraden, evenals voor die verbindingen waar hogere eisen worden gesteld aan de brandveiligheid. |
| Certificaten en normen | |
| › Keurmerken |  |
| › Product normen | K 42C-07 |
| Kabel ontwerp | ||||||||||
| Geleidermateriaal Oppervlakte geleider Materiaal aderisolatie Litze Bewapening/armering Mantelmateriaal Kabel vorm Brandwerende laag (ader) Brandwerende laag (samenslag) |
Koper Blank XLPE Nee Geen Polyvinylchloride (PVC) Rond Nee Nee |
|||||||||
| Brandeigenschappen | ||||||||||
| Brandvertraging Halogeenvrij Rookarm CPR brandklasse CPR rookklasse CPR klasse brandende deeltjes CPR klasse zuurgraad |
Volgens EN 13501-6 Nee Nee Eca Niet van toepassing Niet van toepassing Niet van toepassing |
|||||||||
| Eigenschappen | ||||||||||
| Nom. spanning U0 [V] | 450 | |||||||||
| Nom. spanning U [V] | 750 | |||||||||
| Testspanning [kV] | 2,5 | |||||||||
| Oliebestendig | Nee | |||||||||
| Max. toelaatbare geleidertemperatuur [°C] | 90 | |||||||||
| Min. temperatuur, vaste installatie | -40 | |||||||||
| Max. temperatuur, vaste installatie | 80 | |||||||||
| Koudebestendig volgens EN 60811 | Nee | |||||||||
| UV-bestendig | Ja | |||||||||
| Min. tempeartuur bij installatie | 0 | |||||||||
| Max. temperatuur bij installatie | 80 | |||||||||
Kabel gegevens
| Productnummer | Constructie | Samenstelling geleider | Mantelkleur | Nominale kabel diameter | Gewicht [kg/km] | DOP nummer |
| 40070207 | 2×1,5 mm² | Klasse 1 = massief | Grijs | 7,6 | 89 | D585400110 |
| 40070307 | 3×1,5 mm² | Klasse 1 = massief | Grijs | 8 | 105 | D585400014 |
| 40070407 | 4×1,5 mm² | Klasse 1 = massief | Grijs | 8,7 | 124 | D585400108 |
| 40070507 | 5×1,5 mm² | Klasse 1 = massief | Grijs | 9,5 | 150 | D585400375 |
| 40070208 | 2×2,5 mm² | Klasse 1 = massief | Grijs | 8,4 | 117 | D585400121 |
| 40070308 | 3×2,5 mm² | Klasse 1 = massief | Grijs | 8,8 | 140 | D585400107 |
| 40070408 | 4×2,5 mm² | Klasse 1 = massief | Grijs | 9,6 | 170 | D585400109 |
| 40070508 | 4×2,5 mm² | Klasse 1 = massief | Grijs | 10,5 | 205 | D585400015 |
Elektrische eigenschappen
| Productnummer | Constructie | Toegestane stroom | Geleiderweerstand Ohm/km bij 20°C | Geleiderweerstand bedrijfstemperatuur |
| 40070207 | 2×1,5 mm² | 26 | 12,1 | 15,4275 |
| 40070307 | 3×1,5 mm² | 26 | 12,1 | 15,1855 |
| 40070407 | 4×1,5 mm² | 23 | 12,1 | 15,4275 |
| 40070507 | 5×1,5 mm² | 23 | 12,1 | 15,4275 |
| 40070208 | 2×2,5 mm² | 36 | 7,41 | 9,4478 |
| 40070308 | 3×2,5 mm² | 36 | 7,41 | 9,4478 |
| 40070408 | 4×2,5 mm² | 32 | 7,41 | 9,4478 |
| 40070508 | 5×2,5 mm² | 32 | 7,41 | 9,4478 |
Stroombelastbaarheid volgens NEN1010:2015,Tabel 52.B
