Description

Download
Datasheet PDF

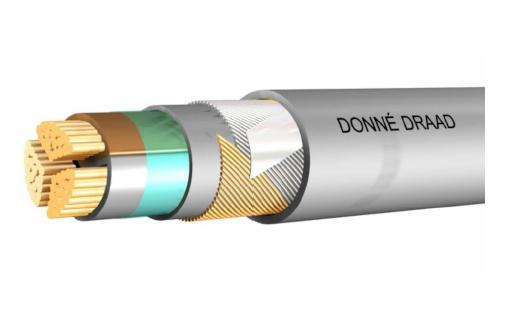

VG-YMVKAS DCA

Installatiekabel met armering

Algemene informatie
›  Toepassingen :
›  Gearmeerde voedingskabel in laagspanningsinstallaties tot 1000 V, geschikt voor alle in NEN 1010 genoemde toepassingen.
›  Voor aanleg direct in de grond, bijvoorbeeld als voedingskabel voor hoofd- en onderverdeelinrichtingen of als aansluitleiding voor motoren.
›  Eveneens geschikt voor bovengrondse installaties waarbij hoge eisen worden gesteld aan de mechanische bescherming van de kabel.
›  Kan onder ongunstige omstandigheden, zoals bij hoge omgevingstemperaturen, en in kabelbundels worden geïnstalleerd.

›  Eigenschappen :
›  VG-YMvKas Dca voldoet aan de brandklasse Dca s3, d2, a3 volgens NEN-EN 50575.
›  Geschikt voor toepassingen in bouwwerken met een normaal brandrisico volgens de NEN 8012.
›  Staaldraadarmering biedt uitstekende mechanische bescherming.
›  Zelfdovend.
Certificaten en normen
›  Keurmerken



›  Product normen


NEN 3617 VG-YMvKas Dca
HD 604-4-D
K 42C-1-4-D
Kabel ontwerp
Geleidermateriaal
Oppervlakte geleider
ateriaal aderisolatie
Litze
Bewapening/armering
Materiaal bewapening
Concentrische geleider
Materiaal binnenmantel
Mantelmateriaal
Kabel vorm
Koper
Blank
XLPE
Nee
Draad, vlak
Koper en verzinkt staal
Geen
Halogeenvrij polymeer
Polyvinylchloride (PVC)
Rond
Brandeigenschappen
Brandvertraging
Halogeenvrij
Rookarm
CPR brandklasse
CPR rookklasse
CPR klasse brandende deeltjes
CPR klasse zuurgraad
Volgens EN 13501-6
Nee
Nee
Dca
s3
d2
a3



Eigenschappen
Nom. spanning U0 [V] 600
Nom. spanning U [V] 1.000
Testspanning [kV] 3,5
Oliebestendig Ja
Max. toelaatbare geleidertemperatuur [°C] 90
Min. temperatuur, vaste installatie -40
Max. temperatuur, vaste installatie 80
UV-bestendig Ja
Min. tempeartuur bij installatie 0
Max. temperatuur bij installatie 80

Kabel gegevens

Productnummer Constructie Samenstelling geleider Mantelkleur Nominale kabel diameter Gewicht [kg/km] DOP nummer
40050211 2×10/10 mm² Klasse 2 = samengeslagen Grijs 18,8 758 D585400401
40050311 3×10/10 mm² Klasse 2 = samengeslagen Grijs 19,6 859 D585400272
40050411 4×10/10 mm² Klasse 2 = samengeslagen Grijs 21 998 D585400461
40050411 5×10/10 mm² Klasse 2 = samengeslagen Grijs 22,6 1.159 D585400419
40050212 2×16/16 mm² Klasse 2 = samengeslagen Grijs 20,9 972 D585400402
40050312 3×16/16 mm² Klasse 2 = samengeslagen Grijs 21,9 1.133 D585400403
40050412 4×16/16 mm² Klasse 2 = samengeslagen Grijs 23,6 1.339 D585400273
40050512 5×16/16 mm² Klasse 2 = samengeslagen Grijs 25,4 1.561 D585400420
40050213 2×25/16 mm² Klasse 2 = samengeslagen Grijs 24,3 1.327 D585400422
40050313 3×25/16 mm² Klasse 2 = samengeslagen Grijs 25,6 1.565 D585400404
40050413 4×25/16 mm² Klasse 2 = samengeslagen Grijs 27,8 1.887 D585400405
40050214 2×35/16 mm² Klasse 2 = samengeslagen Grijs 26,4 1.656 D585400423
40050314 3×35/16 mm² Klasse 2 = samengeslagen Grijs 24,7 1.626 D585400424
40050414 4×35/16 mm² Klasse 2 = samengeslagen Grijs 27,5 2.027 D585400425
40050215 2×50/25 mm² Klasse 2 = samengeslagen Grijs 29,5 2.080 D585400351
40050315 3×50/25 mm² Klasse 2 = samengeslagen Grijs 27 2.060 D585400406
40050415 4×50/25 mm² Klasse 2 = samengeslagen Grijs 30,9 2.635 D585400412
40050216 2×70/35 mm² Klasse 2 = samengeslagen Grijs 33,7 2.756 D585400352
40050316 3×70/35 mm² Klasse 2 = samengeslagen Grijs 31,4 2.810 D585400407
40050416 4×70/35 mm² Klasse 2 = samengeslagen Grijs 35,4 3.592 D585400413
40050317 3×95/50 mm² Klasse 2 = samengeslagen Grijs 34,6 3.699 D585400408
40050417 4×95/50 mm² Klasse 2 = samengeslagen Grijs 39 4.745 D585400414
40050318 3×120/60 mm² Klasse 2 = samengeslagen Grijs 38,4 4.569 D585400409
40050418 4×120/60 mm² Klasse 2 = samengeslagen Grijs 42,6 5.860 D585400415
40050319 3×150/75 mm² Klasse 2 = samengeslagen Grijs 41,9 5.550 D585400410
40050419 4×150/75 mm² Klasse 2 = samengeslagen Grijs 47,1 7.127 D585400416
40050320 3×185/95 mm² Klasse 2 = samengeslagen Grijs 47,3 7.307 D585400411
40050420 4×185/95 mm² Klasse 2 = samengeslagen Grijs 53,5 9.340 D585400417
40050321 3×240/120 mm² Klasse 2 = samengeslagen Grijs 53,4 9.285 D585400421
40050421 4×240/120 mm² Klasse 2 = samengeslagen Grijs 59,7 11.923 D585400418

Elektrische eigenschappen

Constructie Stroombelastbaarheid [A] Geleiderweerstand 20°C [Ohm/km] Geleiderweerstand bedrijfstemperatuur [Ohm/km]
2×10/10 mm² 73 1,83 2,33
4×10/10 mm² 61 1,83 2,33
2×16/16 mm² 95 1,15 1,47
4×16/16 mm² 79 1,15 1,47
2×25/16 mm² 121 0,727 0,927
4×25/16 mm² 101 0,727 0,927
3×35/16 mm² 122 0,524 0,669
2×50/25 mm² 173 0,387 0,494
4×50/25 mm² 144 0,387 0,494
3×70/35 mm² 178 0,268 0,343
3×95/50 mm² 211 0,193 0,248
3×120/60 mm² 240 0,153 0,198
